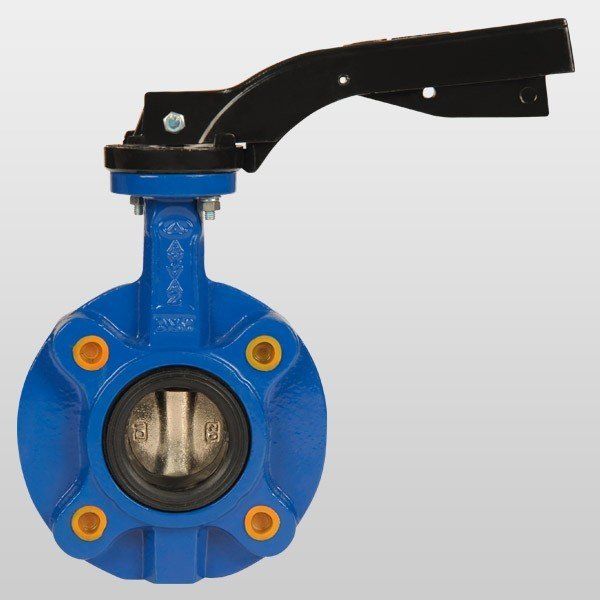

KV-8 Lug Tipi Kelebek Vana

Kelebek vanalarda kapama elemanı, düşey eksende yerleştirilmiş bir mil etrafında dönen disktir. Monte edilmiş halde kendi ekseni etrafında dönmek suretiyle tam boru kesitini açan veya kapatan bir disk oluşturur. Sızdırmazlık metal klape ile gövde içini kaplayan elastik veya plastik sızdırmazlık elemanları arasında sağlanır. Sızdırmazlık elemanı aynı zamanda vana ile boru arasındaki flanşta conta görevi de yapmaktadır. Bu tür vanaların avantajları; basınç kayıplarının az olması, kolay açılıp kapanması, sızdırmazlığının iyi olması, hafif olması ve az yer kaplamasıdır.

Ayvaz KV-7 Wafer Tip Kelebek Vanalar, monte edilirken diskin serbestçe hareket edip etmediği kontrol edilmelidir. Vana mili yatay veya düşey konumda olabilir. Ancak DN300 üzerinde yatay montaj tercih edilmelidir.

Malzeme Yapısı:
Gövde: GG25 Pik Döküm
Klape: GGG40.3 Nikel Kaplı Sfero Döküm
Mil: DN25-DN300=SS420
DN350-DN600=SS431

Bağlantılar:
Wafer Tip

Sıcaklık:
Maks. Çalışma Sıcaklığı: 130 ºC

Uygulamalar:
-Isıtma, havalandırma ve iklimlendirme sistemleri
-Su arıtma ve dağıtım sistemleri
-Maden sanayii
-Gemi inşaası ve sondaj tesisleri
-Şeker sanayi, gıda ve kimya işletmeleri
-Yangın söndürme sistemleri
-Su, deniz suyu, toz, gaz, atık su ve hava

Notlar:
Kelebek vanalarda tüm çaplar için redüktörlü tip kullanılması tavsiye edilir. DN350 ve üzeri Kelebek vanalarda yanlızca redüktörlü tip üretimi vardır.
